螺杆真空泵的实际流量计算

螺杆真空泵的实际流量是指螺杆泵在有效时间内所输送的液体量或是螺杆泵每一转所排除的液体流量。螺杆泵的质量流量用Qz表示，螺杆泵的体积流量用Q表示。质量流量和体积流量的关系为： Q=QZ/P; 式中ρ介质密度（㎏/m3）。

当螺杆泵转子转动一圈，液体沿着轴向移动定子一个导程T，故转子转动一圈，泵输送的液体体积为4eDT。所以当转子转速为n时，螺杆泵每秒的理论流量Q1为： Q1=4eDTn/60

实际上橡胶定子与转子的配合有过盈量，这必然会造成定子橡胶的变形。因此，实际的理论流量要比按式Q1=4eDTn/60计算的理论流量要小些。若要得到精确的实际理论流量值，可把转子装进定子后，截下长度为T的一段，对其注满水，再丈量出注进水的体积。

螺杆泵的实际流量Q低于实际的理论流量Q1，这是由于定子和转子之间的配合实际如前面所述在运行时总会有些介质在排除压力作用下通过不密封的配合间隙流回到吸进腔。间隙越大，泄漏越多，密封腔两真个压力差越大，泄漏量也越大。此外，液体输送过程中夹杂气体，也会造成流量降低。

若用q表示泵内泄漏的流量，则泵的实际流量Q为：Q=Q1-q

显然，同一台水泵在输送不同粘度的液体时，即使在相同的吸进压力、排除压力和相同的转速下，其泄漏量也是不同的。我国现行的标准规定流量Q是以净水作为标准的 试验介质。由于同一产品可以输送不同粘度的液体，而通常生产产品的企业是不可能都按产品实际使用的介质进行试验，所以我国螺杆泵生产企业的试验台几乎都是以清水作为试验液体，再按产品实际输送的液体粘度进行换算，所以螺杆泵的实际流量是以水为标准的。换算公式采用的是经验公式，与实际情况会有误差，而且即使是同一个换算公式对不同的介质粘度换 算的误差大小也不相同。这是由于这些经验公式的依据是试验，而试验量的多少、采集试验数据的正确程度、试验用的螺杆泵的不同和试验工况的差异等情况的不 同，都会得出不同的经验公式，换算后与实际的误差自然也不可能相同。

例如：日本小坂研究所的流量与粘度关系的换算公式为：

 Qi=Q1-（Q1-QH2o）KQ

式中Qi——换算后的体积流量；

 Q1——净水介质时的理论流量；

QH2O——净水介质时的实际流量；

 KQ——流量修正系数，其中：为使用介质的实际粘度；

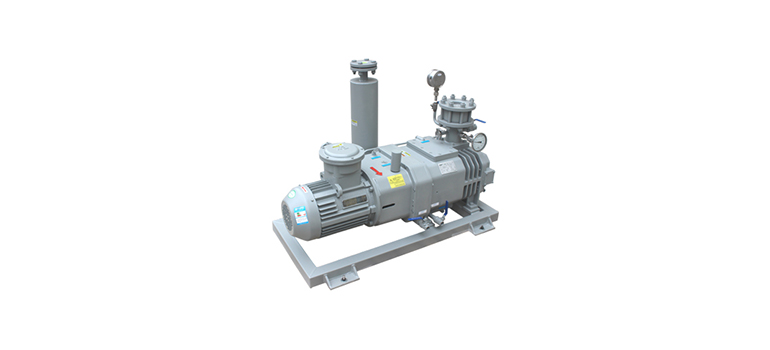

需要了解关于螺杆泵的产品信息可以点击雅之雷德机电科技螺杆泵查看，最常用的好凯德螺杆真空泵产品有：RSP系列干式螺杆真空泵、RDE系列干式螺杆真空泵。
