罗茨旋片机组特点及选型事项

2018/11/27 9:26:38 真空机组 罗茨旋片机组 雅之雷德

罗茨旋片机组用途与特点:

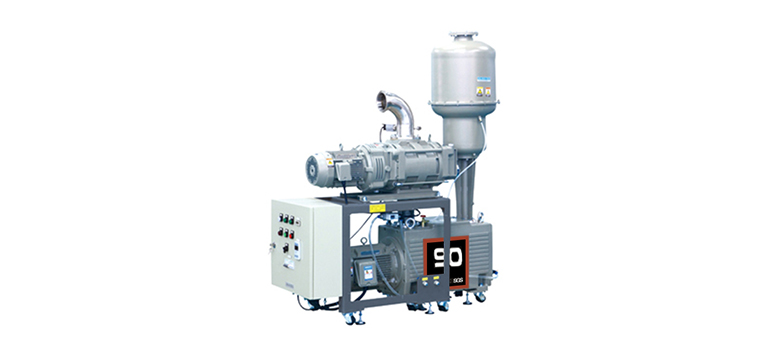

罗茨旋片机组是由罗茨泵做为主抽泵,单级或双级旋片泵做为前级泵组成的抽气机组。该机组具有真空度高,抽速范围广等特点,它较适用于抽除干燥、洁净的气体。当带有气镇装置时,也可以抽除含少量水蒸汽的气体。该系列机组已广泛应用于冶金、化工、轻工、石油、医药、印染、电器、电真空、半导体、食品、原子能、纺织等行业。

为了提高罗茨旋片真空机组的抽气性能,达到较高的极限真空和改善在低入口压力时的抽速特性及对大型真空机组配用较小规格的前极泵,罗茨旋片真空机组也有由二级罗茨真空泵串联的三级机组。

根据被抽真空系统的大小及气体状态,罗茨旋片真空机组各泵之间的名义抽速之比一般在4∶1至10∶1之间,前者适用于较大真空系统及长时间在较低入口压力或极限真空情况下工作。好凯德罗茨旋片真空机组为了防止前级旋片真空泵停机返油,在前级管道上装有电磁放气阀,其动作与前级旋片真空泵的电机联动。


罗茨机组选型注意事项:

1、了解被抽气体成分,气体中含不含可凝蒸气,有无颗粒灰尘,有无腐蚀性等。选择真空泵时,需要知道气体成分,针对被抽气体选择相应的泵。如果气体中含有蒸气、颗粒、及腐蚀性气体,应该考虑在泵的进气口管路上安装辅助设备,如冷凝器、除尘器等。

2、罗茨真空机组的工作压力应该满足真空设备的极限真空及工作压力要求。如:某真空干燥工艺要求10mmHg(绝压)的工作压力,选用的真空泵的极限压力至少要2mmHg,最好能低于1mmHg。通常选择泵的极限压力要高于真空设备工作压力半个到一个数量级。

3、正常地选择罗茨真空机组的工作点。罗茨真空机组的正常工作范围为最高吸入压力~极限压力×5。

4、真空机组在其工作压力下,应能排走真空设备工艺过程中产生的全部气体量。

5、根据实际工况条件选用合适的机组配置。例如: 300-4.1机组及300-2.1机组的最大抽气速率及极限压力都是相同的,所不同的是它们的工作范围及消耗的功率不同, 300-2.1机组的工作范围更宽,但其所消耗的功率也更大。如果能确认被抽系统的工作压力<2000Pa时,应优先选用300-4.1机组以节约能源。但如要求机组对系统有较强的预抽能力且机组需较长时间地工作在较高压力时,则选用具有更大的前级泵的300-2.1机组更为适宜。

注:

1、因在实际生产应用中工作条件的不同,吸入气体及压力会发生很多变化,所以在罗茨旋片机组选型时应根据实际抽气过程、气体释放过程、可疑性气体冷凝情况、吸入压力的变化时间等进行校核计算或参照现有设备使用情况选型。

2、最高吸入压力是指主泵能够启动的最高压力,如果在高于该压力下启动主泵,可能造成主泵过载。

3、如真空泵电机、电接点真空表、电控柜需防爆,雅之雷德机电提醒:请在订货时注明。
