旋片式真空泵结构、特点、应用

旋片式真空泵结构、特点、应用总结：

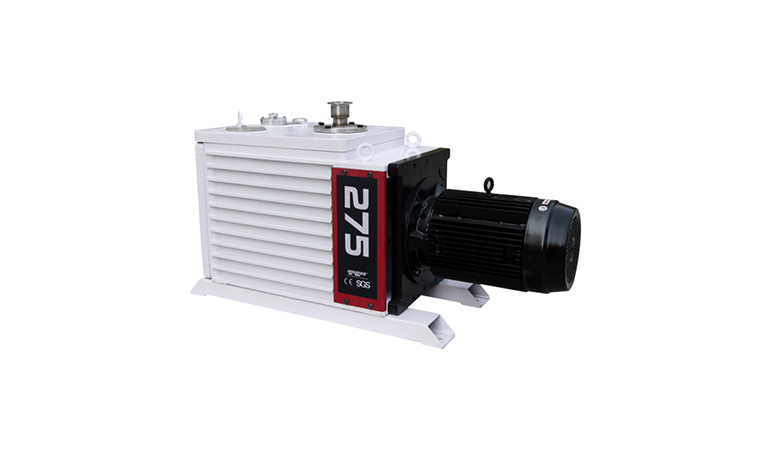

旋片式真空泵是一种油封式机械真空泵，是真空技术中最基本的真空获得设备之一。

旋片式真空泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除一定量的可凝性气体。但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。雅之雷德机电科技有单级旋片真空泵和双级旋片真空泵两种。

1结构说明

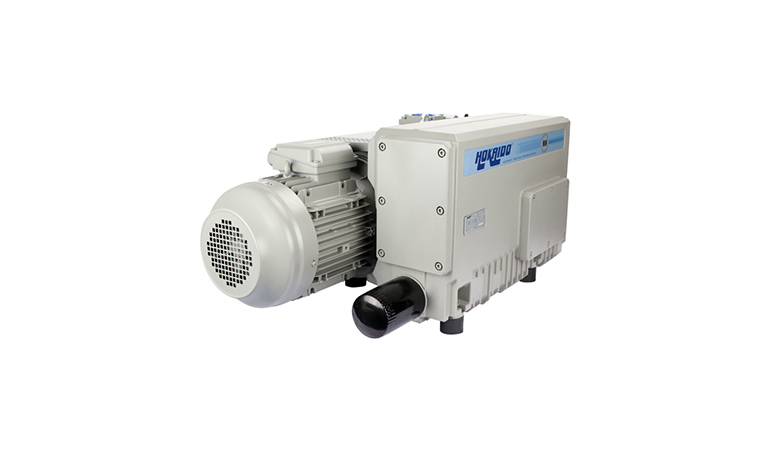

好凯德旋片式真空泵是一种容积泵，它借助于旋片在泵腔中连续运转将气体吸入并压缩，最后由排气口排出。泵主要由定子、转子、旋片等组成，转子被偏心地装入定子腔内。转子槽中有两块旋片，旋片弹簧置于两旋片之间。定子上的进、排气口被转子和旋片分离为两部分。

当转子在定子腔内旋转时，旋片在弹簧张力与本身离心力的共同作用下其端部紧贴于泵腔内壁滑动，周期性地将进气口侧的腔内容积扩大而吸入气体，同时逐渐缩小排气口的容积，将已吸入的气体压缩，然后从排气口排出从而达到抽气的目的。

2特点及适用范围

特点：

真空泵吸气口安装有金属丝网的粗过滤器。能防止固体的外来尘粒吸入泵腔。油分离器内安装有高效油气分离效果的排气过渡器。停泵时，内置于吸气口的吸气阀使泵与被抽系统隔离，防止油返入被抽系统。泵由空气冷却。XD旋片真空泵所有的泵均由直联的电动机通过弹性联轴器驱动。

适用范围：

真空泵适用于密闭系统的抽真空使用。如真空包装、真空成形、真空吸引。

入口压力范围：100Pa—100000 Pa，超出此范围工作真空泵排气口将有油雾产生。XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。

真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。

一般供应的电动机不防爆，如要求防爆或其它特殊要求时电动机必须符合相关的标准。

3应用

其工作压强范围为101325－1.33×10-2（Pa）属于低真空泵。它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。 旋片式真空泵是抽除气体的基本设备之一，它可单独使用，也可与增压泵、扩散泵、分子泵等超高泵连接在一起作为前级泵使用。

旋片式真空泵是用以抽除特定密封容器内的气体，使该容器获得一定真空的基本设备，由于现代科学技术的高度发展，旋片真空泵的应用遍及各个科学领域和各种企业事业单位，可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。并广泛在榨油机上使用。

由于旋片真空泵是用黑色金属制造，而且比较精密，整个泵的工作都是联系在一起的，所以旋片真空泵不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体，也不可做为压缩机和输送泵使用。如有气镇装置的泵，可抽除一定地的可凝汽体。

4使用

启动前先检查水冷泵的冷却水是否接通，当环境温度较低时，可用手搬动皮带轮，使泵腔内的油排入油箱。然后按动电机按钮送电，注意电源方向是否接反，泵旋转方向是否正确。

检查真空泵油量是否在油标线附近；接通被抽系统阀门时不要开得太快，防止大量喷油；运转中注意有无不正常的噪声和冲击声，注意泵的油温升高，有局部过热时立即停泵，防止卡泵或磨损。停泵一定要从泵入口放大气（一般购买的机组都有自动放阀）；断电后再断水。

5性能特点

旋片真空泵是由旋片分隔的泵腔工作室容积周期性变化以实现抽气的真空泵，当采用工作液来进行润滑并填充泵腔死隙，分隔排气阀和大气时，即为通常所称的迅达真空泵的旋片真空泵，在性能上有如下特点：

体积小、重量轻、噪音低；

设有气镇阀，可抽除少量水蒸气；

极限真空度高；

内装强制进油，润滑充分，性能可靠；

设有自动防返油双重保险装置；

保持进气压强为1.33×10Pa时仍可连续运转；

不漏油、不喷油、不污染工作环境,排气装置有专配油雾收集器；

可以配备小口径转换接头和国际标准的KF接口。

6使用特点

抽气速率： 4~100L/S (升/秒)

极限压强： ≤6*10-2Pa (帕)

极限真空： ≤1.3Pa (帕)

气体类型： 常温无其它混合物的清洁干燥空气，不许有含其它粉尘及水分的空气。

工作要求： 进口压强在大于6500Pa时连续工作时间，不得超过3分钟以免喷油引起泵损。

工作要求： 进口压强在小于1330pa的条件下，允许长时期连续工作。

环境温度： 旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。
